حجم منبع سوخت با توجه به میزان سوخت مصرفی مشعل و مدت زمانی که مایلیم سوخت را ذخیره کنیم از طریق فرمول زیر محاسبه میگردد:
W × ۱.۲ × A × n × B = حجم منبع سوخت (لیتر)
که در آن :
مصرف سوخت مشعل (kg/hr) :W
تعداد ساعات کار سیستم در شبانه روز: :A
تعداد روز هایی که مایلیم در آن مدت سوخت را ذخیره کنیم: :n
درصد انقطاع کار سیستم در شبانه روز: :B
حجم مخصوص گازوئیل (LIT) بر (KG) : ۱.۲
حجم مخصوص مازوت تقریبا (LIT) بر (KG) 1.1 است.
از انجایی که سیستم در طول مدت فعالیت در شبانه روز بدفعات خاموش و روشن می شود. جهت منظور کردن طول مدت خالص کار دستگاه ؛ ضریب انقطاع (B) در فرمول وارد شده است. این ضریب معمولا بین ۵۰ تا ۶۵ درصد در نظر گرفته می شود.معمولا منبع سوخت را برای ذخیره سوخت حداقل یکماه ساختمان محاسبه می کنند.

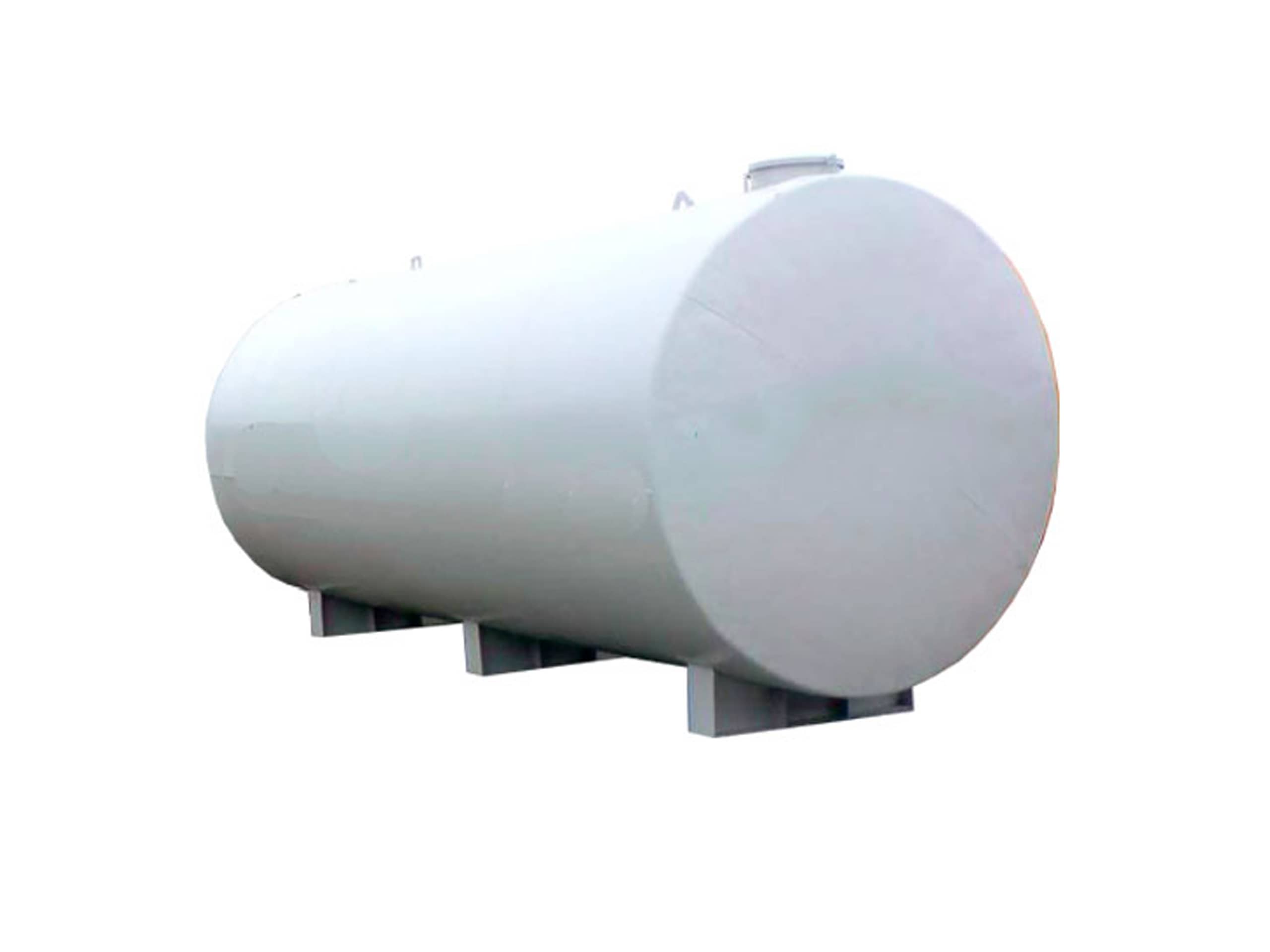

منبع سوخت ممکن است برحسب امکانات موجود بالای سطح زمین در داخل اتاقک مخصوص و یا در زیر سطح زمین قرار گیرد این منابع اگر در زیر سطح زمین دفن گردند باید روی بالشتک بتونی قرار گرفته جهت احتراز از خطر زنگ زدگی سه لایه قیرگونی شوند ضمناً باید یک دریچه آدم رو برای آن در نظر گرفته شود که امکان دسترسی به داخل منبع در مواقع مقتضی وجود داشته باشد همچنین منابعی که روی سطح زمین در داخل اتاقک مخصوص قرار میگیرند باید حتماً با رنگ ضد زنگ پوشیده شوند حداقل قطر لوله پرکن منابع سوخت ۲ اینچ لوله تهویه ۱ اینچ لوله تغذیه مشتعل یک و دوم اینچ است.

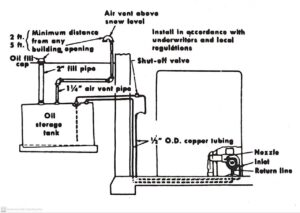

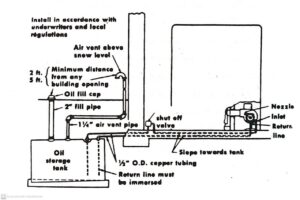

منبع سوخت باید حداقل ۷ فوت با مشعل فاصله داشته باشد عکس زیر دو حالت از نحوه استقرار از منبع سوخت را نسبت به شعله نشان میدهد
برای کنترل سطح سوخت در داخل منبع سه نوع سوخت نما وجود دارد:
-
نوع عقربه ای ـ که دارای یک شناور است که روی سطح سوخت قرار گرفته با بالا و پایین رفتن آن مقدار سوخت توسط عقربه نشان داده می شود.
-
نوع اتوماتیک یا بادی ـ که سطح سوخت را از طریق تغیرات فشار هوایی که به داخل منبع می دمد نشان می دهد.
-
نوع شلنگی ـ که تشکیل شده است از یک شلنگ شفاف که به بوشن تخلیه منبع وصل شده تغییرات سطح سوخت را طبق قانون ظروف مرتبطه نشان می دهد.
نوشته شده از کتاب محاسبات تاسیسات ساختمان مهندس طباطبایی
