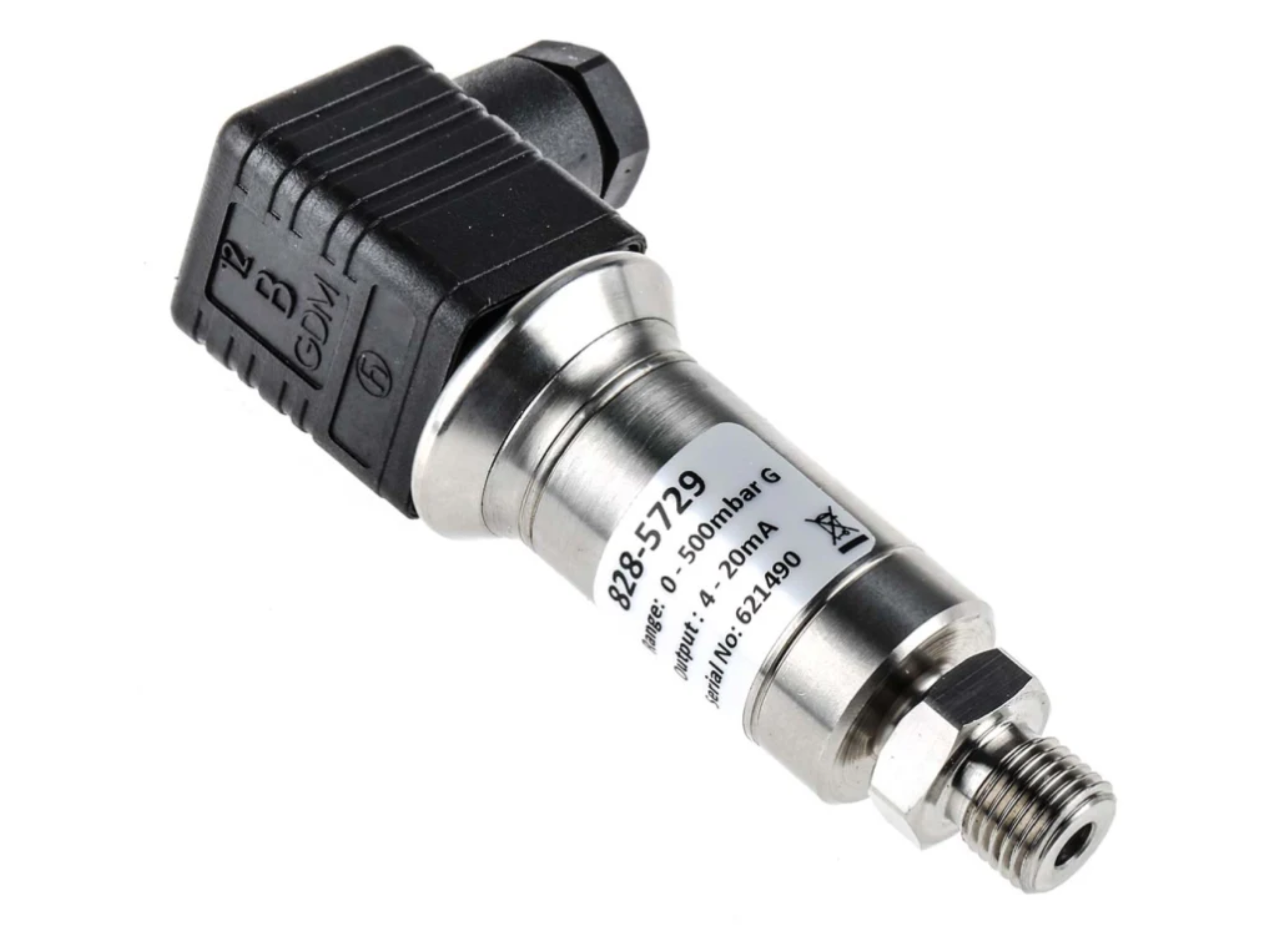

سنسور فشار در تأسیسات چیست و چرا اهمیت دارد؟
در سیستمهای مدرن تاسیساتی، کنترل فشار سیالات یکی از ارکان اصلی تضمین عملکرد پایدار، ایمن و بهینه است. سنسور فشار در این میان، نقش مغز متفکر سیستم را دارد که با تبدیل فشار به سیگنال الکتریکی، امکان نظارت و کنترل لحظهای بر فرآیندهایی مثل گرمایش، سرمایش، پمپاژ و تهویه را فراهم میکند.
این تجهیزات بهویژه در حوزهی ابزار دقیق، موتورخانهها، سیستمهای HVAC و چیلرها بسیار پرکاربرد هستند و به طراحان سیستمهای تاسیساتی امکان مانیتورینگ هوشمند، واکنش سریع و صرفهجویی در مصرف انرژی را میدهند.
نحوه عملکرد سنسور فشار
سنسور فشار از یک عنصر حساس مانند دیافراگم بهره میبرد. وقتی سیال به این عنصر فشار وارد میکند، تغییر شکل مکانیکی ایجاد شده به کمک مدار داخلی به سیگنال الکتریکی تبدیل میشود. این سیگنال معمولاً در دو خروجی رایج ولتاژ (۰ تا ۱۰ ولت) یا جریان (۴ تا ۲۰ میلیآمپر) ارسال میشود و میتوان آن را به کنترلرها یا سیستمهای هوشمند مثل BMS متصل کرد.
انواع اصلی سنسور فشار

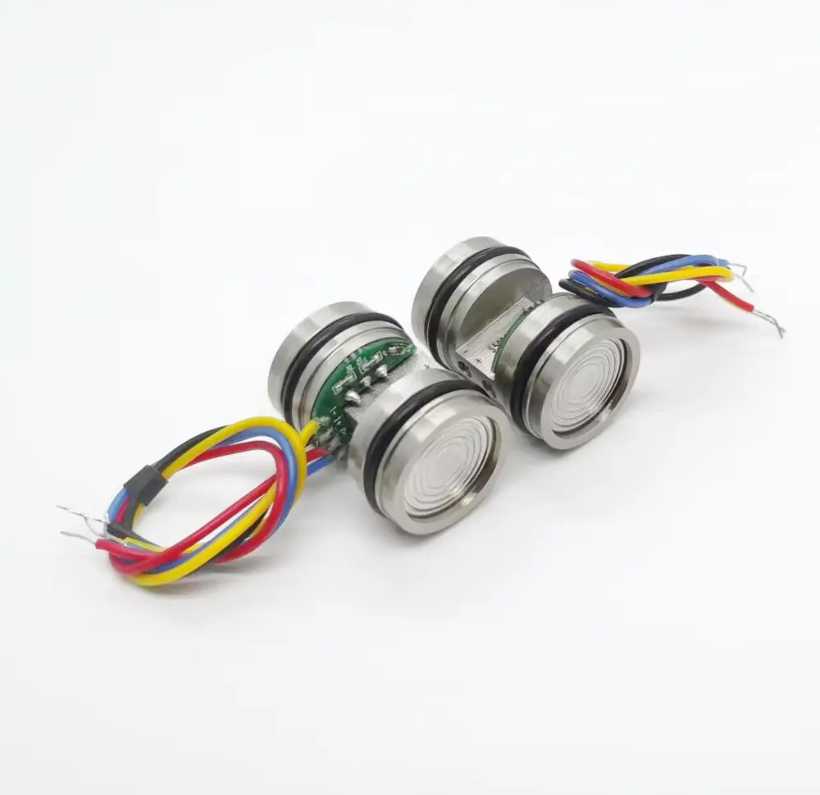

۱. پیزورزیستیو
در این نوع، مقاومت عنصر حساس با تغییر فشار تغییر میکند. دقت بالا، قیمت مناسب و قابلیت استفاده در سیستمهای HVAC از مزایای آن است.
۲. خازنی
فشار باعث تغییر فاصله بین صفحات خازن میشود. این سنسورها دقت بالایی داشته و برای فشارهای پایین یا شرایط ناپایدار دمایی مناسباند.

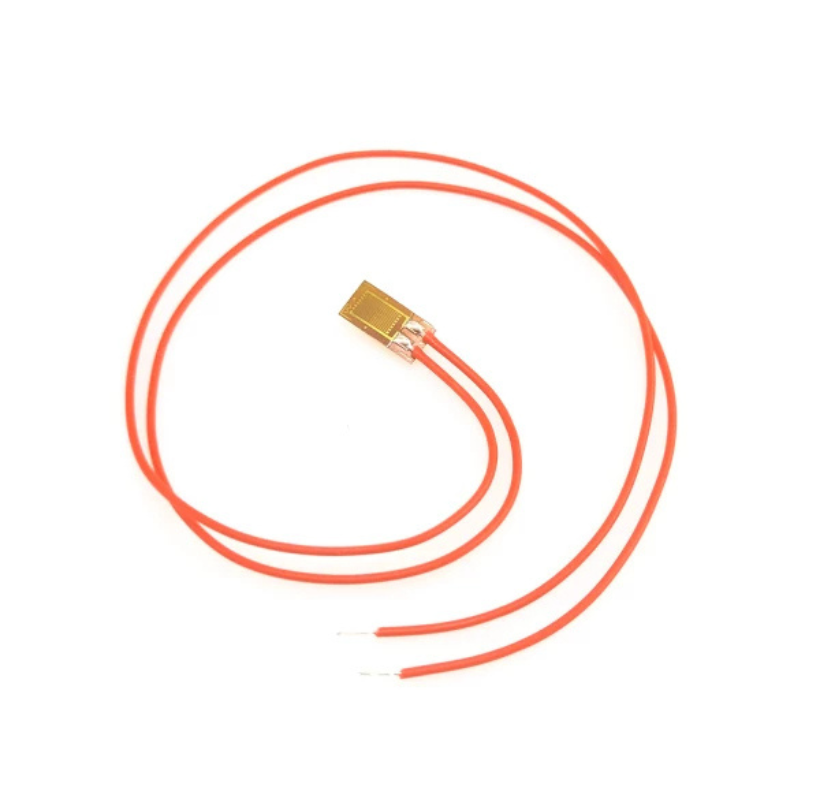

۳. استرینگیج
بر اساس تغییر مقاومت در نوار حساس به کشش عمل میکند و برای فشارهای بالا یا شرایط دشوار صنعتی کاربرد دارد.

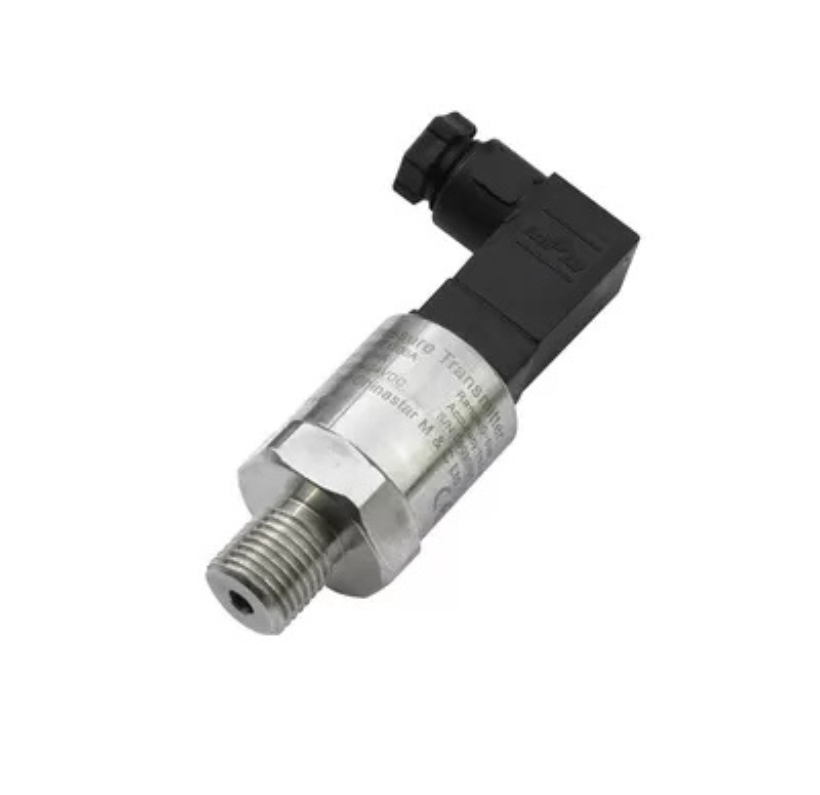

۴. پیزوالکتریک
برای فشارهای دینامیکی یا لحظهای مناسب است و در سیستمهایی که با شوک یا ارتعاش مواجهاند استفاده میشود.
دستهبندی کاربردی سنسور فشار
-
گیج (Gauge Pressure): فشار نسبت به فشار محیط را نشان میدهد.
-
مطلق (Absolute Pressure): فشار نسبت به خلأ اندازهگیری میشود.
-
تفاضلی (Differential Pressure): تفاوت فشار بین دو نقطه، معمولاً برای اندازهگیری جریان یا تشخیص گرفتگی در فیلترها کاربرد دارد.
کاربرد در تاسیسات
کنترل جریان و بهینهسازی عملکرد
در سیستمهایی مانند چیلر و هواساز، سنسور فشار برای تنظیم جریان سیال یا تشخیص افت فشار در فیلتر و مبدل استفاده میشود.
افزایش ایمنی
در صورت افزایش ناگهانی فشار، سنسور میتواند به صورت سوییچ حفاظتی عمل کرده و سیستم را خاموش کند یا هشدار دهد.
کاهش مصرف انرژی
با اندازهگیری دقیق فشار، میتوان عملکرد سیستم را پایش کرد و گرفتگیها یا نشتیها را سریعتر تشخیص داد، که منجر به کاهش انرژی مصرفی میشود.
نگهداری هوشمند
اتصال این سنسورها به سیستمهای BMS باعث میشود اطلاعات فشار از راه دور مانیتور شود و زمان تعویض فیلترها یا سرویس پمپها بهموقع باشد.
نکات مهم برای انتخاب و نصب
-
خروجی جریان (۴–۲۰ mA): مناسب برای محیطهای صنعتی و مقاوم در برابر نویز.
-
محدوده فشار: بهتر است رنج کاری سنسور ۲۰ تا ۵۰٪ بالاتر از فشار واقعی باشد.
-
محل نصب: باید دور از لرزش و جریان مستقیم سیال باشد.
-
شرایط محیطی: رطوبت، دما یا وجود بخار باید در انتخاب مدل ضدآب یا ایزولهشده سنسور لحاظ شود.
-
کالیبراسیون: هر ۳ تا ۶ ماه یک بار برای حفظ دقت، بهویژه در پروژههای حساس.
مثال کاربردی: سنسور تفاضلی در فیلتر پمپ
در مسیر بین پمپ و فیلتر، یک سنسور فشار تفاضلی نصب میشود. اگر اختلاف فشار بالا رود، هشدار داده میشود یا بهصورت خودکار پمپ خاموش میشود. این اقدام، علاوه بر صرفهجویی در مصرف انرژی، از آسیب به تجهیزات جلوگیری میکند. این نمونهای واضح از کارکرد دقیق ابزار دقیق در تأسیسات است.
جمعبندی
سنسور فشار، قلب تپنده سیستمهای تأسیساتی هوشمند است. با انتخاب درست نوع سنسور، نصب اصولی، و اتصال به سیستمهای کنترلی، میتوان بهرهوری را افزایش داد، هزینه نگهداری را کاهش داد و ایمنی را در بالاترین سطح نگه داشت. این ابزار بهعنوان یکی از پایههای تجهیزات ابزار دقیق، آیندهی تاسیسات هوشمند را رقم میزند. سایت خانه تامین اطلاعات دقیقتری از مشخصات فنی و مدلهای مختلف سنسور فشار را ارائه میدهد که میتواند راهنمای مناسبی برای انتخاب حرفهای باشد.
سوالات متداول
۱. آیا سنسور فشار همان ترانسدیوسر فشار است؟
خیر، ترانسدیوسر بخشی از یک سنسور کامل است که وظیفه تبدیل فشار به سیگنال را دارد، اما سنسور ممکن است اجزای بیشتری مثل مدار تقویتکننده داشته باشد.
۲. سنسور مناسب برای پمپ چیست؟
مدلهای تفاضلی مناسبترین گزینه برای بررسی فشار قبل و بعد از پمپ یا فیلتر هستند.
۳. در چه فواصلی باید کالیبراسیون انجام شود؟
بسته به شرایط استفاده، هر ۳ تا ۶ ماه یکبار پیشنهاد میشود.
۴. آیا میتوان از یک سنسور برای هم آب و هم گاز استفاده کرد؟
خیر، باید سنسور فشار مناسب با نوع سیال و جنس بدنه انتخاب شود تا دقت و طول عمر حفظ شود.
